La découpe jet d'eau robotisée

Le jet d'eau pure

AXIOME conçoit des solutions robotisées de découpe à un ou plusieurs robots pour la découpe par jet d'eau pure afin de répondre aux besoins de ses clients dans différents secteurs tels que :

L'automobile
La découpe d'isolants
L'agroalimentaire

Le principe de découpe robotisée par jet d'eau consiste à projeter de l'eau à très grande vitesse : 600 à 900 mètres / seconde, soit 2 à 3 fois la vitesse du son. L'eau, par l'intermédiaire d'une pompe Ultra Haute Pression de 2000 à 4000 bar, est ensuite dirigée vers un accumulateur puis propulsée à travers une buse de 0.10 à 0.40 mm de diamètre.

Ce procédé est utilisé sur des matériaux tendres de faible épaisseur :

Plastiques
Moquettes
Mousses
Matériaux insonorisant
Caoutchouc
Composites
Combinaison tissu et NFPP

La tête de découpe, la pression et le débit de chaque buse ainsi que la taille du robot sont adaptés aux matériaux et aux pièces à découper.

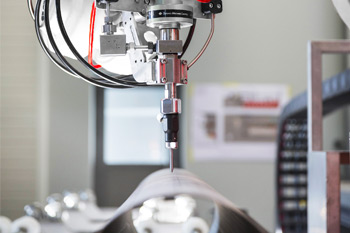

Le jet d'eau chargée d'abrasif

Le principe de découpe et/ou de détourage par jet d'eau chargée d'abrasif consiste à projeter du grenat à très grande vitesse sur la matière à découper.
L’eau est comprimée de 2000 à 4000 bar et sert à propulser l’abrasif au travers d'une tête de découpe spécifique intégrant une chambre de mélange. Le jet d'eau abrasif découpera les matériaux les plus durs, et ce sans contrainte thermique au niveau de la découpe :

Acier
Titane
Aluminium
Marbre
Verre
Matériaux composites (fibre de carbone, fibre de kevlar…)

Le système complet de découpe à l'abrasif comprend :

Une trémie de stockage d'abrasifs
Un système de dosage d'abrasifs
Une tuyauterie de transport de l'abrasif vers la tête
Une tête spéciale abrasifs comprenant une buse et une chambre de mélange fonctionnant par effet Venturi
Un canon de focalisation en carbure de tungstène

Exemples d'applications de découpe AXIOME

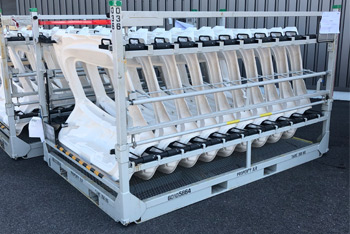

AXIOME Decoupe jet d'eau abrasif automobile

Découpe de pièces automobile

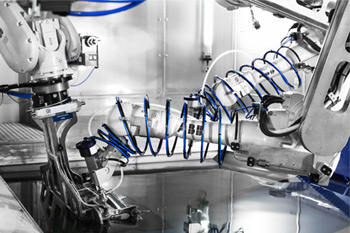

AXIOME conçoit et réalise des machines intégrant un ou plusieurs robots poly-articulés, notamment pour le secteur automobile, et la cadence de découpe et de production en fonction de votre besoin.
Equipements livrés clés en main.

AXIOME Decoupe jet d'eau plastique

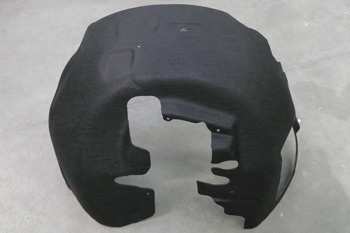

Découpe de matériaux tendres

La technologie de découpe jet d'eau pure permet d'obtenir un résultat de grande qualité sur les matériaux tendres comme le plastique souple, le woodstock, le caoutchouc, la mousse, le polypropylène...
AXIOME a déjà découpé des pièces telles que des tapis de sol, des garnitures de coffre, des hayons, des poutres absorbeurs de chocs, des panneaux de portes...

AXIOME specialiste de la decoupe jet d'eau pour l'alimentaire

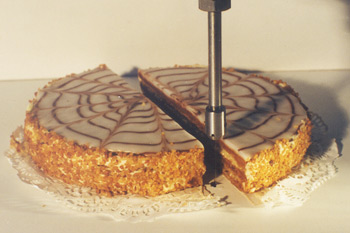

Produits agroalimentaires

La découpe jet d'eau pure offre de nombreux avantages pour la découpe de produits issus de l'industrie agroalimentaire : une découpe rapide et sans contact direct avec le produit alimentaire, pas d'effort de coupe et pas de déformation ni d'écrasement du produit, enfin une technologie adaptée à tout type d'aliment.

Découpe de métaux

AXIOME propose des solutions de découpes de métaux tels que l'acier ou l'aluminium, ainsi que des applications de décarottage ou de démasselottage, dans le secteur de la fonderie.
Pour la découpe des tubes de grandes dimensions le robot peut être embarqué sur un axe linéaire (7ème axe) et le tube à découper monté sur un 8ème axe.

Découpe de matériaux composites

Pour la découpe de matériaux composites, AXIOME utilise des robots poly-articulés 6 axes et offre la possibilité de mixer les technologies jet d'eau abrasif et fraisage. Ces technologies permettent la découpe et le détourage de formes complexes avec de multiples options de programme.

Nous contacter

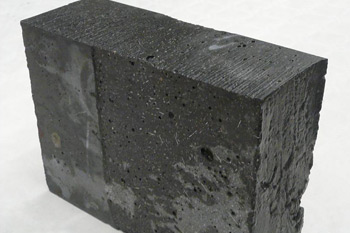

Découpe de minéraux

AXIOME maîtrise la découpe de minéraux tel que la pierre, le granit, le marbre ou le carrelage.
Cette technologie peut être utilisée dans le domaine de la marqueterie grâce à un trait de découpe très fin pour la réalisation de pièces imbriquées les unes dans les autres.

Un savoir-faire sur mesure
